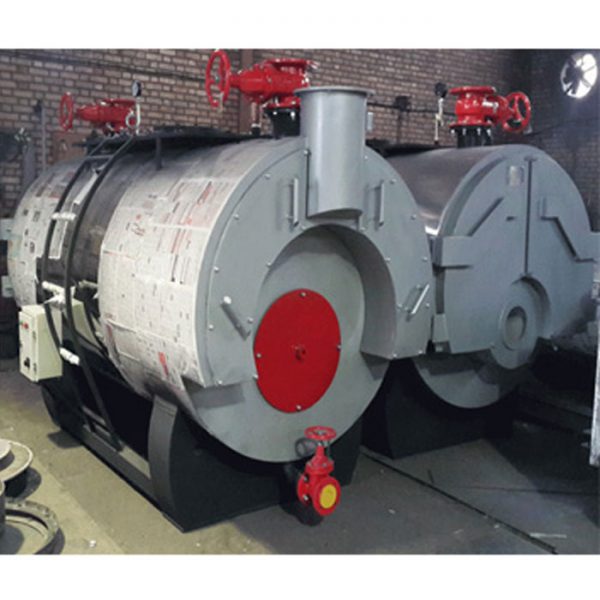

دیگ آبگرم فولادی
دیگ آبگرم فولادی یکی از تجهیزات گرمایشی است که برای تولید آب گرم مورد نیاز ساختمان های مسکونی پرجمعیت و صنایع بزرگ مورد استفاده قرار می گیرد زیرا تنها این مدل از تجهیزات گرمایشی قادر به تولید حجم زیادی آب گرم است. دیگ آبگرم فولادی در ظرفیت های مختلفی تولید می شوند که در ظرفیت های حرارتی بالا به دلیل حجم بسیار زیادی که اشغال می کند در محیط های بزرگ مثل موتورخانه نصب می شود.
امروزه در ساختمان های مرتفع و یا محیط های صنعتی بزرگ، نیاز به آب گرم مصرفی بیشتر شده است زیرا در این منازل تعداد خانواده های بیشتری زندگی می کنند. با استفاده از دیگ آبگرم فولادی به راحتی می توان آب گرم مورد نیاز جهت مصرف روزانه و آب گرم مورد نیاز جهت استفاده در سیستم گرمایش محیطی و یا کاربری های دیگر را تامین کرد.
دیگ آبگرم فولادی یکی از تجهیزات گرمایشی مورد استفاده در موتورخانه ها است که در اثر سوختن انرژی های گازی یا گازوئیلی انرژی گرمایی تولید شده به سیال داخل دیگ انتقال می یابد. لازم به ذکر است که سیال داخل دیگ آبگرم فولادی ممکن است آب، بخار یا روغن باشد که اغلب سیال موجود در دیگ های فولادی آب است.
مشخصات فنی دیگ آبگرم فولادی این است که علاوه بر جنس فولادی بدنه آن، میزان ضخامت آن با توجه به میزان نیاز مصرف کنندگان متفاوت است.
مزیت های استفاده از دیگ آبگرم فولادی
استفاده از دیگ آبگرم فولادی با توجه به قابلیت آن در تولید حجم بسیار بالای آب مزایایی نیز دارد که به شرح زیر است:
- راندمان حرارتی بالاتر نسبت به دیگ های چدنی
- قابلیت تولید در ظرفیت های مختلف و سفارشی سازی آسان
- تحمل فشار های بالا و شوک های حرارتی
- تولید در ظرفیت و ضخامت های متفاوت
- وزن کمتر در مقایسه با دیگ های چدنی
انواع دیگ های فولادی
همانطور که توضیح داده شد سیالاتی که در داخل دیگ های فولادی جریان دارند ممکن است آب،بخار یا روغن باشد که بر این اساس دیگ های فولادی بر دو نوع زیر تقسیم می شود:
- دیگ های فولادی با لوله های آتش یا فایرتیوب:
در این مدل از دیگ های فولادی سیال موجود در داخل مخزن به وسیله گاز های داغ داخل دیگ گرم می شود که بعد از گرم شدن از داخل لوله هایی عبور می کند. این مدل از دیگ ها فضای بسیار کمی را اشغال کرده و نصب و نگهداری آن ها هزینه کمی دارد. لوله های فایر تیوب به دلیل اینکه حرارت از آن ها به بیرون نمی رود دارای راندمان حرارتی بسیار بالایی هستند.
- دیگ های فولادی با لوله های آب یا واتر تیوب:
در این مدل از دیگ های فولادی آب داخل لوله های دیگ آبگرم فولادی به وسیله محفظه احتراق گرم شده و جهت مصارف مختلف از آن استفاده می شود. از معایب این مدل از دیگ آبگرم فولادی می توان به میزان رسوب گیری بالای آن اشاره کرد.
این مدل از دیگ های فولادی در ابعاد بزرگتری در مقایسه با دیگ های فایرتیوب تولید می شود و همچنین قابلیت تحمل فشار بیشتری را نیز دارد.
دیگ های فولادی فایرتیوب بر اساس نحوه گرم شدن سیال موجود در دیگ آبگرم فولادی به سه نوع زیر تقسیم می شوند:
- دیگ دو پاس: در دیگ های فولادی هر بار که حرارت ناشی از شعله طول دیگ را طی می کند به این عمل یک پاس می گویند. در دیگ های دو پاس حرارت ناشی شعله دو بار طول دیگ را طی کره و سپس دود حاصل از محصولات احتراق توسط دودکش از داخل دیگ خارج می شود. در دیگ های فولادی به وسیله مشعل در نتیجه ترکیب هوا و سوخت جرقه ایجاد شده که منجر به تشکیل شعله می شود.
- دیگ سه پاس: در دیگ های سه پاس شعله توسط مشعل در نتیجه عمل احتراق تولید می شود، حرارت ناشی از شعله سه بار طول دیگ را طی می کند.
- دیگ شعله برگشتی: در این مدل از دیگ های فولادی برخلاف دیگ های دو پاس و سه پاس حرارت ناشی از شعله یک بار مسیر دیگ را طی می کند. به دلیل این که لوله جدایی برای خروج دود حاصل از محصولات احتراق وجود ندارد حرارت ناشی شعله مجدداً برمیگردد تا دود از دیگ خارج شود.
- دیگ Wet Back و Dry Back
در دیگ های دو پاس و سه پاس، در انتهای دیگ و زمان برگشت حرارت به سمت دیگ در صورتی که لوله های انتقال دهنده حرارت در داخل آب غوطه ور باشند به آن دیگ وت بک و در صورتی که قسمت انتهایی دیگ و محل برگشت شعله در آب غوطه ور نباشد به آن دیگ درای بک می گویند.
مقایسه دیگ چدنی با دیگ آبگرم فولادی
با وجود اینکه قیمت دیگ های فولادی در مقایسه با دیگ های چدنی پایین تر است اما دیگ های فولادی به دلیل قابلیت تحمل فشار بالا دارای کارایی بیشتری هستند. ظرفیت حرارتی دیگ آبگرم فولادی به دلیل جنس فولادی آن بسیار بالا است و دیگ های فولادی در صورت کنترل سختی آب، بسیار کمتر از دیگ های دیگر رسوب به خود جذب می کنند که این موضوع علاوه بر افزایش طول عمر دستگاه باعث شده است دیگ های فولادی را کمتر نیاز به تعمیر و رسوب گیری داشته باشند. لازم به ذکر است که تعمیر و رسوب گیری تمامی دیگ ها به دلیل ابعاد بسیار بزرگ آن کار دشواری است.
نکات مهم هنگام نصب دیگ آبگرم فولادی
در هنگام نصب دیگ آبگرم فولادی با رعایت نکات زیر علاوه بر جلوگیری از بروز هرگونه خطر، عمر دستگاه نیز افزایش می یابد.
- با توجه به اینکه دیگ های فولادی در ابعاد بزرگی ساخته می شوند لذا لازم است که در زمان ساخت به جایگذاری آن توجه شود.
- تجهیزات کنترلی مانند ترموستات و گیج کنترل فشار و شیر اطمینان متناسب با ظرفیت دیگ نصب شود.
- توصیه می شود که به منظور افزایش طول عمر دیگ آبگرم فولادی از تجهیزات کاهش سختی و رسوب آب استفاده شود.
- ظرفیت دیگ و مشعل باید متناسب یکدیگر باشند در غیر این صورت راندمان عملکرد دیگ پایین بوده و به درستی عمل نمی کند.
اجزای دیگ آبگرم فولادی
دیگ آبگرم فولادی برخلاف کارایی بسیار مهم آن ساختار پیچیده ای ندارد که اجزا آن به شرح زیر است:
- بدنه
- لوله ها: دیگ های فولادی موتورخانه از لوله های بدون درز یا آتش خوار استفاده می کنند
- صفحات نگهدارنده لولهها: این صفحات علاوه بر نگه داشتن لوله ها، محفظه داخلی دیگ را نیز از محیط خارجی جدا می کنند.
- کوره دیگ: محلی است که در آن سوزاندن مواد سوختنی (مازوت (نفت کوره یا نفت سیاه)، گازوئیل و یا گاز) به وسیله مشعل انجام می شود.
- اتصالات لوله رفت و برگشت
- شیر تخلیه: وظیفه تخلیه آب دیگ آبگرم فولادی را بر عهده دارد که در پایین ترین قسمت دیگ قرار دارد.
- شیر اطمینان
- دریچه بازدید جهت تعمیر
- محفظه دود جهت خارج شدن گازهای سوختنی
- درهای جلو و عقب دیگ: این قطعه در دیگ فولادی برای دسترسی راحت به دیگ برای تمیز کردن آن نصب می شود.
- اتصالات مربوط به نشاندهندهها: محل هایی بر روی دیگ های فولادی جهت نصب ترمومتر، ترموستات و فشارسنج پیش بینی می شود.
- کاور پوششی: از ورق فولادی رنگ شده یا ورق آلومینیوم است که بر روی بدنه دیگ آبگرم فولادی کشیده می شود.
- شاسی
برند های معتبر تولید کننده دیگ آبگرم فولادی
دیگ آبگرم فولادی به دلیل راندمان بسیار بالایی که در تولید حرارت و گرم کردن سیال موجود در داخل دیگ دارد امروزه در اکثر برج های مسکونی و صنایع بزرگ از آن استفاده می شود. دیگ فولادی توسط شرکت های مختلفی مثل پاکمن، حرارت گستر، آذر دما گستر، آب بند و جهان مخزن در ظرفیت های مختلف تولید و به بازار عرضه می شود.
شما با بررسی محیط و نیاز خود می توانید نسبت به خرید دیگ آبگرم فولادی اقدام نمایید، شرکت سماسازان به عرضه محصولات با کیفیت در این زمینه می پردازد که برای دریافت مشاوره تخصصی و اطمینان از کیفیت محصولات می توانید با مشاوران ما تماس حاصل فرمایید.
